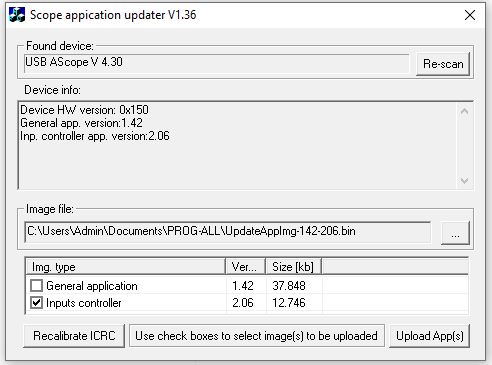

Jak připojit příslušenství s konektorem BNC ke přistrojí TEXVIK  DS8 Mk II ?






Pomocí redukci BNC/XLR-mini.
Nebo instalovat  konektor XLR-mini ("female") místo BNC na kabel přislušenstvi.
Signalní piny konektoru XLR-mini ("male") na panelu přístroje uvedené na obrázku vlevo.



Proč TEXVIK  DS8 Mk II má 5-pin XLR konektory místo BNC ?



Pomoci technologie SmartSensor  TEXVIK  DS8 Mk II a externí příslušenství tvoří jeden celek – kombinovaný diagnostický přístroj, jehož úkolem je zobrazit, uložit, analyzovat fyzikální procesy, v našem případě v oblasti automobilové techniky.
Takový kombinovaný diagnostický přístroj v podstatě slouží jako adaptér pro přenos průběhu fyzikálního procesu na zobrazovací zařízení, které zároveň je i ovládacím zařízením. Proto ani na přístroji, ani na příslušenství už nejsou zapotřebí žádné ovládací prvky.
Operátor přístroje se nestará o napájení převodníků (stejné, jako o napájeni komponentů vevnitř přístroje), se nestará o identifikaci signálu a převod hodnot, když už je to dáno připojeným převodníkem.

Pro realizací konceptu nestačí jen jedna linka mezí přístrojem a snímačem, je potřeba zajistit napájení a komunikační kanál, a zde BNC konektor už nestačí.   BNC konektor přicestoval do automobilové diagnostiky jen z historických důvodů, z oblasti techniky, kde se pracuje s frekvenci o dvě řády výš, takže co se týká frekvenčních vlastností – bez obav  BNC konektor lze vyměnit za jiný.
