Proudový převodník T30A-71
Nový proudový převodník T30A-71 s podporou technologii SmartSensor s miniaturní měřici části pro snadnou instalaci na kabeláž. Pevný tepelně odolný lisovaný korpus, vyztužený skleněným vláknem.



Technologie SmartSensor
SmartSensor je unikátní technologie pro obousměrnou komunikaci mezi přístrojem TEXVIK a externími převodníky a senzory.

V přímém směru přístroj načte informaci z převodníku pro automatická nastavení příslušného kanálu a pro převod hodnoty měřeni. Nastavení kanálu také lze měnit manuálně dle požadavků operátora přístroje.

V opačném směru přímo z prostředí programu lze provést nastaveni připojeného převodníku. Příkladem je proudový převodník T30A-71, kde už není žádný prvek pro vynulování, nastavuje se v programu pouhým kliknutím. Není to vynulovaní kanálu přístroje, ale výstupního signálu převodníku.


Aktualizace SW (06.2021)

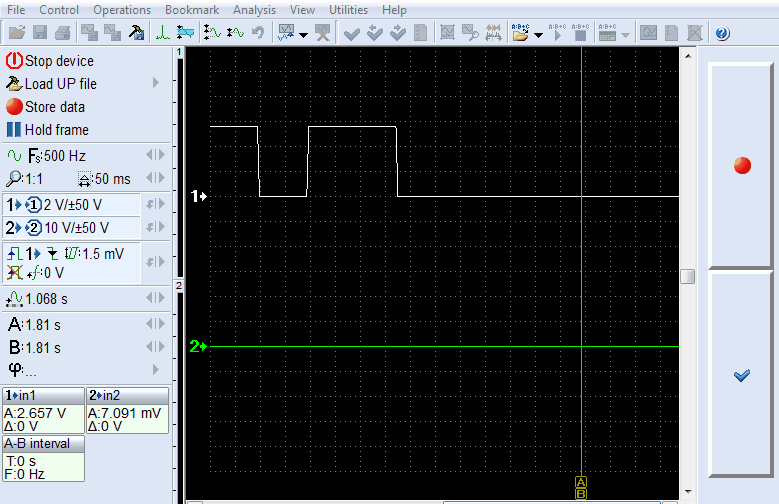

Nová verze programu 4.5.9.9. dostupna ke stažení. Přidáno: pomocný panel s dvěma velký tlačítky „Záznam“ a „Záložka“ pro všichni, kdo měří za jízdy.
Nastavení v Menu – Úpravy – Nastavení programu – Nastavení zobrazení.

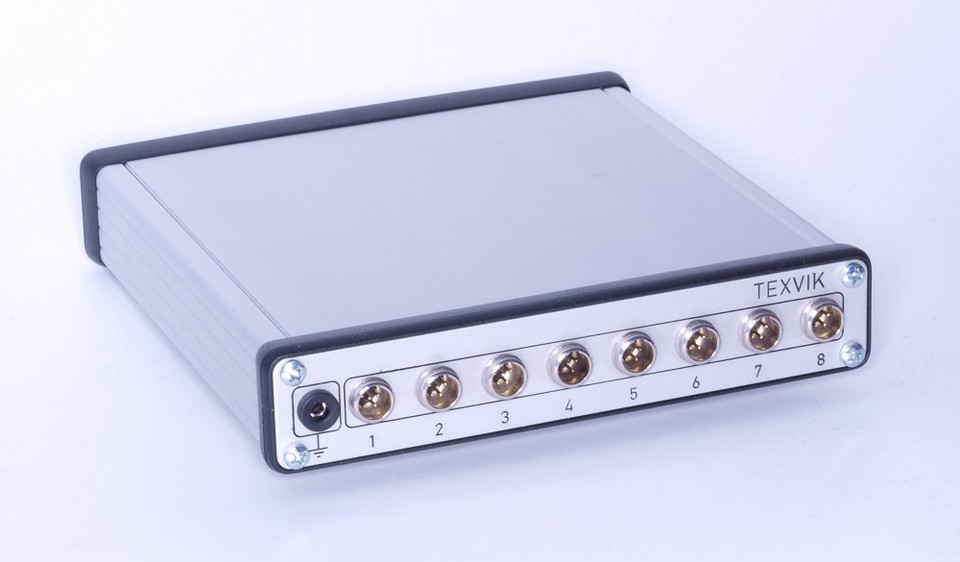

TEXVIK DS8 Mk II
Kompaktní a jednoduchý v obsluze automobilový osciloskop-rekordér.

Měřící kabely s interním dělíčem 1:5. Elektrická kapacita měřícího kabelu snižuje vstupní impedanci měřícího zařízeni celkové a představuje zátěž pro objekt měření, zejména pro sběrnice, digitální snímače. Impedance kabelu 5X1 s interním děličem je minimálně 3-krát vyšší oproti obyčejnému kabelu bez děliče, proto připojení kabelu  5X1 nezatěžuje objekt měření a je bezpečné pro moderní techniku.

Volba vstupního rozsahu ±25 V nebo ±250 V realizována elektronický na všech kanálech a ovládá se z prostředí programu.
Pro externí sondy a převodníky vstupní rozsah se nastaví automatický na ±5V.

Unikátní přístroj, který nahrává průběh měření podobně, jak se nahrává zvuk nebo video.
Pro spuštění jen přibližně nastavíme rychlost měření a spustíme Start. Záznam pak lze v širokém rozsahu upravovat (zoom 10:1 až 1:500).

Napájení aktivních snímačů přímo od přístroje, bez použití dalších kabelů. Přístroj identifikuje měřicí zařízení (tlakové sondy, proudové převodníky atd.) a načte z něj data pro automatická nastavení kanálu

Nic není třeba ručně nastavovat, navíc na záznamu  kanál  příslušně  označen a tím je vyloučena chyba při analýze záznamu.

Rozsah automatického nastavení lze jednoduše měnit a přizpůsobit dle používaného zařízení a dle preferencí operátoru přístroje.
Nastavení programu pro lepší ovládání je rozdělené na globální a operativní, přitom program zachoval již známé uživatelské prostředí.

Texvik DS8 Mk II je:
  • kompaktní – 160x160x35 mm;
  • rychlý      --  až 20 MHz vzorkování;
  • chytrý  --  automatická nastavení kanalu dle typu prevodníku.

Rychlost vzorkovaní až 20 MHz při nepřetržitém datovém přenosu a ukládání záznamu na disk, což je unikátní vlastnosti přístroje. Pro počítače se slabšími parametry lze přizpůsobit parametry nahrávaní dle aktuálního měření.

Pří prvním spuštění program  otestuje přenosnou rychlost počítače a navrhne optimální varianty na výběr mezi rychlosti vzorkovaní a datové hloubky digitalizací signálu.


Dvoukanálový elektromagnetický snímač LH
Bezkontaktní snímač LH je určen především pro diagnostiku zapalovací cívky analýzou průběhů primárního proudu cívky a sekundárního napětí. Diagnostickými parametry jsou rovnoměrnost nabíjeni a vybíjeni cívky, doba hoření oblouku a přítomnost nebo absence kmitů po zhasnutí oblouku.
